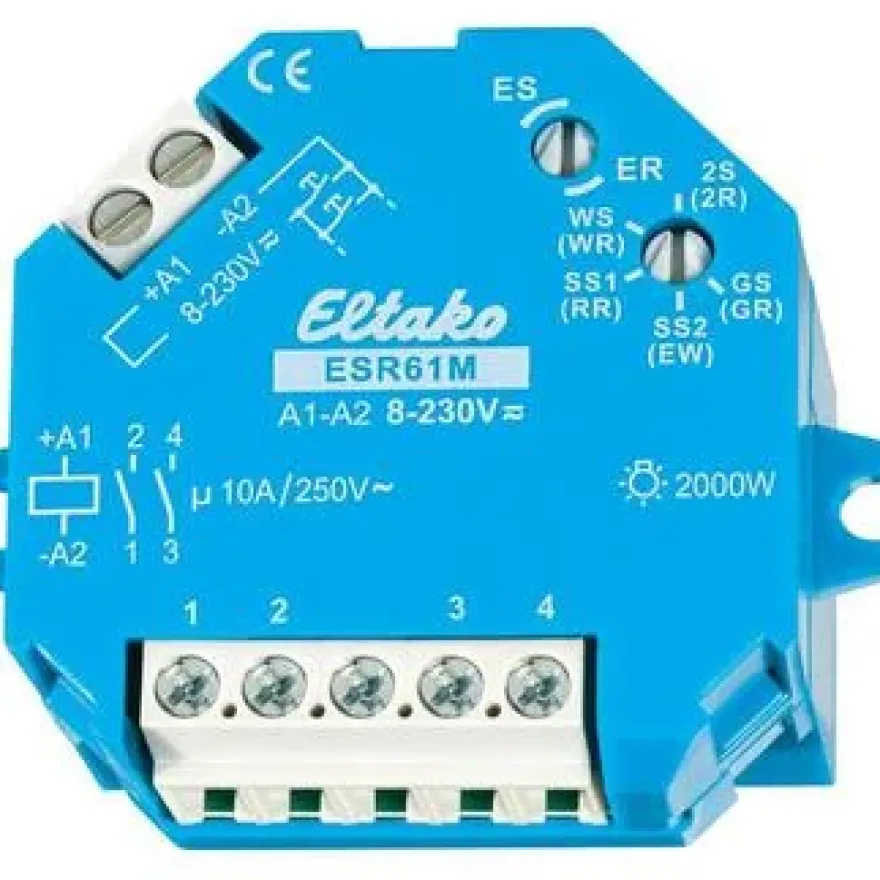

Elektroniskt multifunktionsrelä ESR61M – UC 10A /250 V AC

Elektroniskt multifunktionsrelä ESR61M – UC 10A /250 V AC

1+1 potentialfria NO-kontakter 10 A /250 V AC. Glödlampslast upp till 2000 W.
Ingen effektförbrukning i standby-läge.

Enhet för inbyggnad. Längd 45 mm, bredd 55 mm,djup 32 mm.
Modern hybridteknik som kombinerar de bästa fördelarna från slitagefri elektronisk styrning
och högpresterande specialreläer.

Universell manöverspänning 8 till 230 V AC / DC.
Ingen konstant manöverspänning nödvändig, därför ingen effektförbrukning i standby-läge.
Tack vare användning av bistabil reläfunktion undviker man eventuella problem med
spolförlusteffekter och värmeutveckling även om reläet är i drift.
Reläkontakten kan vara bruten eller sluten vid driftsättning, reläet synkroniseras efter
första manövern.Med det övre inställningsratten ES/ER väljs funktionsnivån (impuls eller reläfunktion).

Med nedre inställningsratten väljs relä funktion. ER (reläfunktionerna) inom parentes.
10 olika funktioner kan ställas in:
2S = Impulsrelä 2×1 NO-kontakter
(2R)= Arbetsströmsrelä 2×1 NO-kontakter
WS = Impulsrelä med 1 NO- och 1 NC-kontakt
(WR)= Arbetsströmsrelä med 1 NO-kontakt och 1 NC-kontakt
SS1= Impulsrelä sekvensbrytning 2×1 NO-kontakterför växlingssekvens 1:a puls utg. 1 – 2:a puls utg. 2 – 3:e puls utg. 1+2
(RR) = Arbetsströmsrelä (sluten krets strömövervakning) med 2×1 NC-kontakter
SS2 = Impulsrelä sekvensbrytning 2×1 NO-kontakterför växlingssekvens 1:a puls utg. 1 – 2:a puls utg. 1+2 – 3:e puls utg. 2
(EW)= Impulsstyrning på slutande puls, med fast puls ut på 1 NO- och 1 NC-kontakt,
med fast pulslängd på 1sek./kontakt
GS = Impulsgruppbrytare 1+1 NO-kontakter för växlingssekvens 1:a puls utg. 1 – 2:a puls utg. 2
(GR)= Grupprelä 2×1 NO-kontakter (reläfunktion på med två kontakter)
