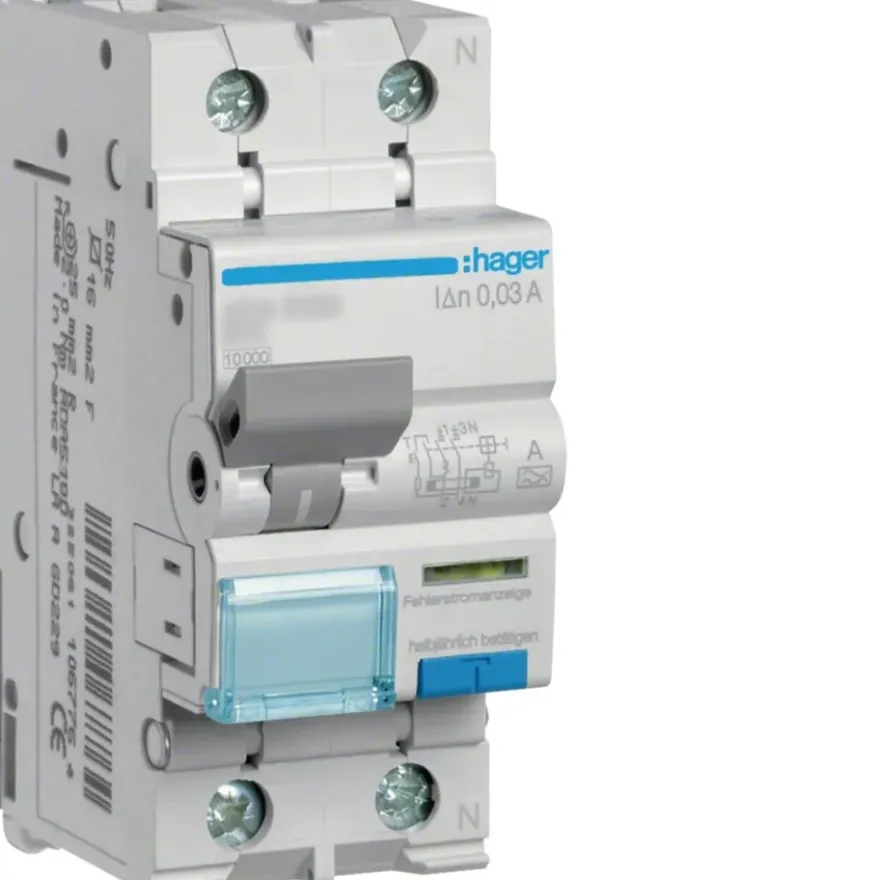

Hager Personskyddsbrytare 10kA

Hager Personskyddsbrytare 10kA Kombinerad 1-pol automatsäkring och 2-pol jordfelsbrytare. Lämplig för att skydda separata 1-pol grupper, t.ex uttagsgrupper, värmekabelanläggningar, uttag i badrum mm. Finns i både B och C karakteristik.

Felström: 30mA
Poltal: 2
Moduler: 2
Ett nytt DIN-skenefäste med en avancerad fastsättningsmekanism gör att du enkelt kan koppla loss produkter från DIN-skenan Ett transparent skyddslock för märkfälten på Hagers modulkomponenter av den nya generationen. För att öppna och lägga in märkningsremsan behöver du bara trycka på den undre kanten Märkprogram Semiolog kan laddas ner på Hager.se

Egenskaper:

En allpolig och säker brytning vid: jordfelsström i anläggningen, överlast, kortslutning
Hög skyddsklass – alla ledande delar är petsäkra
Separata anslutningar för fasskena och mjukledare

En personskyddsautomat (RCBO) är ett jordfelsskydd med inbyggt överströmsskydd som finns i en dvärgbrytare, vilket sparar plats och ger användaren en lättare överskådlighet. En personskyddsautomat (RCBO) är ett jordfelsskydd med inbyggt överströmsskydd som finns i en dvärgbrytare. Personskyddsautomaterna är av typ A, för AC och pulserande DC felströmmar och med nollan till höger. Välj mellan B- eller C-karakteristik, 30 mA för personskydd. Stötströmsäker, lägsta temperatur -25ºC och brytförmåga 10 kA.

Personskyddsautomaten är enligt standard EN 61009-1. Matande ledare kan anslutas från över- eller undersida. Om utbyte av en komponent på DIN-skenan blir nödvändig är detta möjligt att utföra utan att andra än den aktuella produkten berörs. Den platsbesparande (2 moduler) personskyddsautomaten används med fördel till person- och kortslutningsskydd av 1-fas uttagsgrupper. Fasskeneanslutningen ger möjlighet att ansluta fler personskyddsautomater på samma DIN-skena.

Fördelar:
Platsbesparande lösning, två produkter i en.
En allpolig och säker brytning vid: jordfelsström i anläggningen, överlast, kortslutning.
Hög säkerhet – tydlig lägesindikering på vippan
Hög skyddsklass – alla ledande delar är petsäkra
Separata anslutningar för fasskena och mjukledare
Enkel demontering med nya DIN-skeneclips

Tekniska egenskaper: Personskyddsbrytare B-Karakteristik Tekniska egenskaper: Personskyddsbrytare C-Karakteristik
Märkström i A: 6A – 32A Märkström i A: 6A – 32A
Utlösningskarakteristik: B Utlösningskarakteristik: C
Brytförmåga: 10 kA Brytförmåga: 10 kA
Typ av differentialskydd: A Typ av differentialskydd: A
Sensitivitet: 30 mA Sensitivitet: 30 mA
Polantal: 2:00 PM Polantal: 2:00 PM
Antal moduler a´ 17,5 mm: 2 Antal moduler a´ 17,5 mm: 2
Märkspänning dimensionering på 50/60 Hz: 240 V Märkspänning dimensionering på 50/60 Hz: 240 V
Isolationsspänning: 2000 V Isolationsspänning: 2000 V
Stötspänningshållfasthet: 6000 V Stötspänningshållfasthet: 6000 V
Frekvens: 50 Hz Frekvens: 50 Hz
Klämmtyp: Med skruv Klämmtyp: Med skruv
Åtdragningsmoment: 2,1Nm Åtdragningsmoment: 2,1Nm
Total förlusteffekt: 1,8 W – 7,3W Total förlusteffekt: 1,8 W – 73W
Mekanisk livsl.: Elektriska omkopplingar: 2000 Mekanisk livsl.: Elektriska omkopplingar: 2000
Mekanisk livslängd: Omkopplingar: 2000 Mekanisk livslängd: Omkopplingar: 2000
Anslutningsarea mjukledare: 1 – 16mm² Anslutningsarea mjukledare: 1 – 16mm²
Anslutningar enkelledare: 1 – 25mm² Anslutningar enkelledare: 1 – 25mm²
Driftstemperatur: -25 till 40 °C Driftstemperatur: -25 till 40 °C
Lagringstemperatur: -25 till 70 °C Lagringstemperatur: -25 till 70 °C
Höjd: 83 mm Höjd: 83 mm
Bredd: 35 mm Bredd: 35 mm
Djup: 68 mm Djup: 68 mm
